Vòng bi 105-7535

Giới thiệu Vòng bi 105-7535

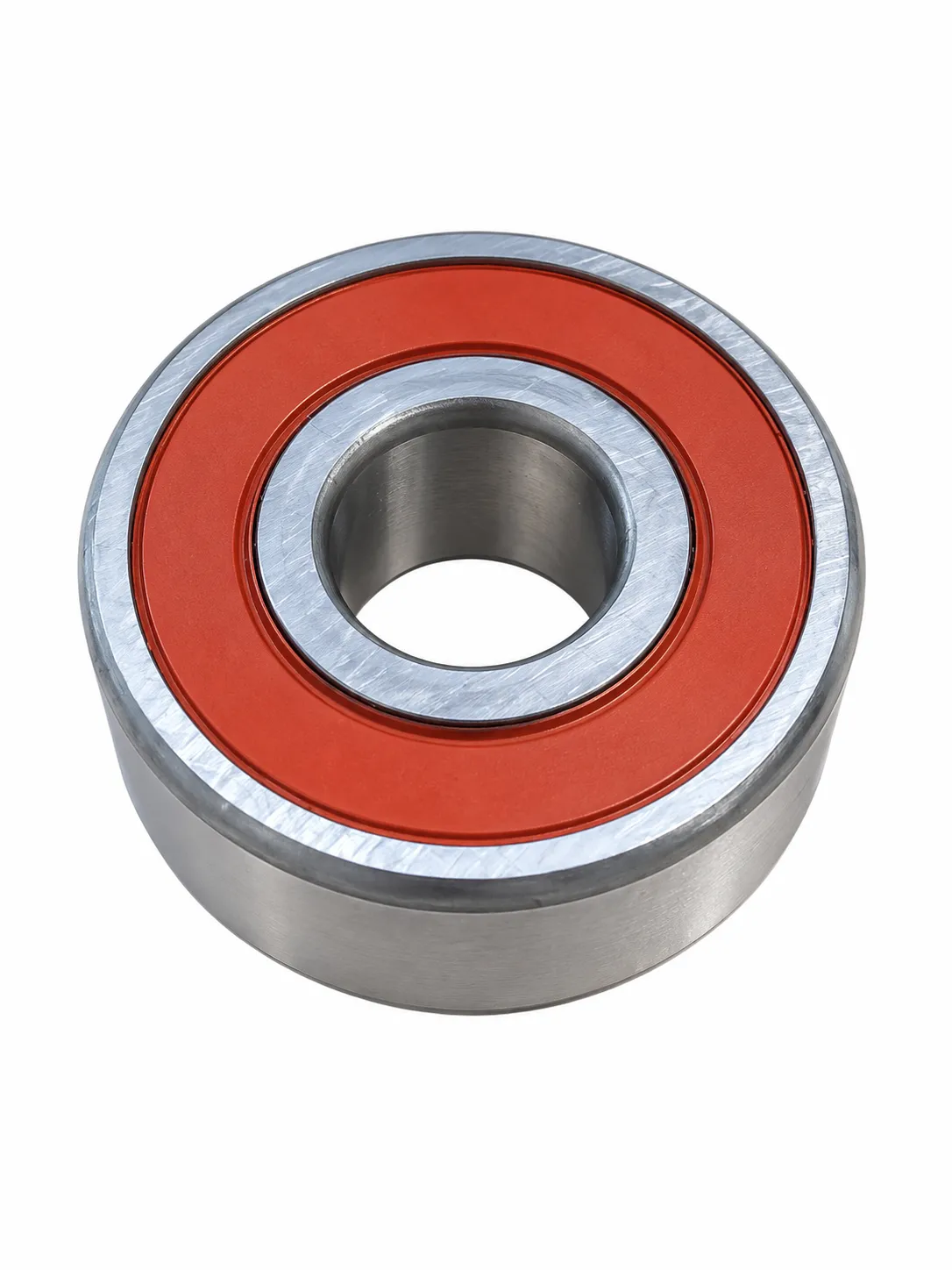

Vòng bi 105-7535 là vòng bi cầu tiếp xúc góc hai dãy, được làm kín ở hai phía. Cấu tạo này phù hợp với nhiệm vụ hỗ trợ chuyển động quay và tiếp nhận tải kết hợp hướng kính – dọc trục. Dòng xe được cung cấp là CATERPILLAR 777D.

Mã tham chiếu 417-9496 là dữ liệu hữu ích khi tra cứu Vòng bi 105-7535. Tuy vậy, việc lắp vừa phải được xác nhận bằng mã phụ tùng, số serial và sơ đồ cụm của xe. Bài viết chỉ sử dụng liên kết Caterpillar và CAT.

Vai trò và tính năng nổi bật

Hai dãy bi tiếp nhận tải kết hợp

Vòng bi tiếp xúc góc được thiết kế để làm việc với cả thành phần tải hướng kính và tải dọc trục. Cấu trúc hai dãy giúp Vòng bi 105-7535 duy trì khả năng đỡ trục trong phạm vi ứng dụng được thiết kế.

Phớt kín ở hai phía

Hai phớt tích hợp hỗ trợ bảo vệ khu vực phần tử lăn khỏi tạp chất và giữ môi trường bôi trơn bên trong. Dù vậy, khu vực lắp Vòng bi 105-7535 vẫn cần sạch; phớt không thay thế cho thao tác bảo quản và lắp đặt đúng.

Kích thước gọn để kiểm tra nhận dạng

Sản phẩm có đường kính trong 15 mm, đường kính ngoài 42 mm và chiều cao 19 mm. Bộ kích thước 15 x 42 x 19 mm có thể dùng để kiểm tra chéo cùng mã 105-7535 và 417-9496.

Thông số kỹ thuật

Dấu hiệu cần kiểm tra

Âm thanh rít hoặc rền, rung tăng theo tốc độ quay, nhiệt bất thường, độ rơ hoặc cảm giác quay không đều là các dấu hiệu nên kiểm tra. Những biểu hiện này không chỉ do Vòng bi 105-7535; cần kiểm tra trục, vỏ lắp, căn chỉnh và các chi tiết truyền động liên quan.

Nếu phớt bị tổn thương, vòng bi quay sượng, có vết rỉ, đổi màu hoặc độ rơ bất thường, không nên tiếp tục dùng chỉ vì chi tiết vẫn quay được bằng tay. Cần xác định nguyên nhân để tránh vòng bi thay mới lặp lại hư hỏng.

Lưu ý khi lắp đặt và bảo dưỡng

Bảo quản Vòng bi 105-7535 trong bao gói sạch đến gần thời điểm lắp. Dùng dụng cụ ép phù hợp và tác động lực lên đúng vòng có độ dôi; tuyệt đối không truyền lực qua bi từ vòng này sang vòng kia.

Không tháo phớt kín để bổ sung chất bôi trơn nếu không có hướng dẫn kỹ thuật. Sau lắp, kiểm tra trục quay êm, không kẹt và theo dõi tiếng ồn, nhiệt độ ở giai đoạn chạy đầu. Đối chiếu mã 417-9496 khi cần nhưng ưu tiên xác nhận mã chính 105-7535.

Kết luận

Vòng bi 105-7535 là vòng bi cầu tiếp xúc góc hai dãy, kín hai phía, kích thước 15 x 42 x 19 mm cho CATERPILLAR 777D. Mã tương đương 417-9496 hỗ trợ tra cứu; thao tác lắp sạch và đúng lực là yếu tố quyết định.
