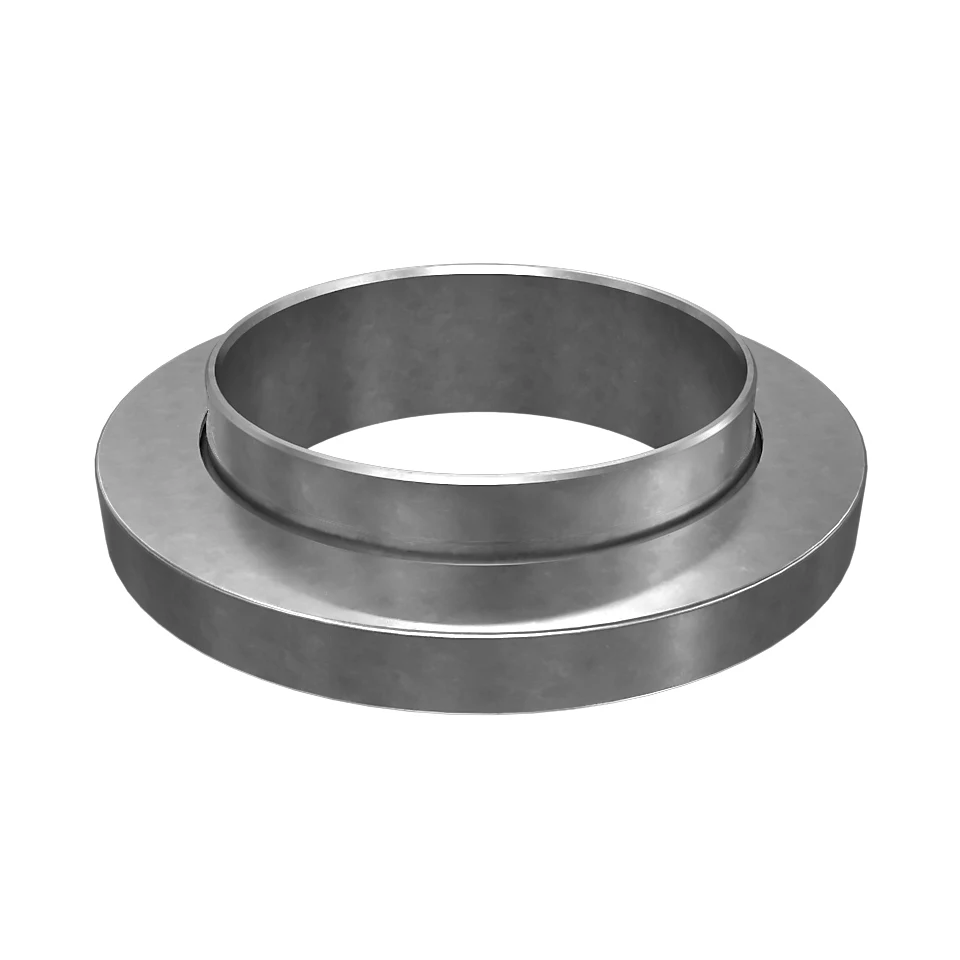

Bộ phớt trục dẫn động 109-5724

Giới thiệu Bộ phớt trục dẫn động 109-5724

Bộ phớt trục dẫn động 109-5724 mã 109-5724 dùng cho CATERPILLAR 777E/777D. Một trục dẫn động có thể quay hàng nghìn vòng trong mỗi giờ làm việc, còn mép phớt chỉ tiếp xúc trên một dải rất hẹp. Nếu dải này có rãnh, lệch tâm hoặc dính hạt cứng, vết dầu ban đầu thường chỉ là lớp ẩm mỏng rồi nhanh chóng phát triển thành đường bắn theo phương quay.

Mã 109-5724 được CAT nhận diện là phớt môi đi kèm wear sleeve. Cấu hình này không chỉ tạo hàng rào giữ dầu mà còn cung cấp bề mặt làm việc mới cho môi phớt, hữu ích khi vùng cổ trục cần được bảo vệ khỏi mài mòn lặp lại.

Vật liệu làm kín chính PTFE, đường kính trục 59,84 mm và đường kính ngoài 89,03 mm cho thấy chi tiết cần được chọn và ép bằng dụng cụ phù hợp. Một phớt nhìn gần giống nhưng sai độ sâu hoặc sai đường kính có thể lắp được mà vẫn rò ngay khi cụm lên tốc độ.

Trên 777E và 777D, bụi mỏ, nước rửa cùng chu kỳ tải làm việc liên tục tạo thử thách cho vùng trục. Bài viết này được triển khai theo hành trình của một vòng dầu bắn: từ nhận diện dấu vết, đo trục, lắp sleeve đến nghiệm thu sau khi máy chạy nóng.

Bộ danh điểm tương đương dùng để tra cứu gồm 109-5722, 9X-7561, 9X-7711. Khi đối chiếu nhóm phụ tùng Caterpillar, cần giữ nguyên mã và xác nhận theo model hoặc serial thay vì suy luận nguồn gốc từ mã tham chiếu.

Vai trò và tính năng nổi bật

Giữ dầu ở phía trong cụm quay

Môi phớt tạo tiếp xúc liên tục với bề mặt quay để hạn chế dầu thoát ra. Màng dầu siêu mỏng tại đường tiếp xúc vừa hỗ trợ làm kín vừa giúp giảm ma sát.

Wear sleeve tạo bề mặt làm việc có kiểm soát

Ống lót mòn đi kèm giúp môi phớt chạy trên bề mặt phù hợp thay vì trực tiếp trên vùng trục đã có dấu. Sleeve phải được lắp đúng độ sâu, không méo và không có ba via. Đây là điểm cần xem cùng Bộ phớt trục dẫn động 109-5724 trong điều kiện làm việc thực tế.

PTFE đáp ứng chuyển động và nhiệt tại mép phớt

PTFE có hệ số ma sát thấp và khả năng làm việc trong nhiều môi trường kỹ thuật. Tuy nhiên, vật liệu này có thể bị tổn thương nếu môi bị gập hoặc kéo qua then, ren và cạnh sắc không được che bảo vệ.

Kích thước quyết định cả lực ép và độ đồng tâm

Đường kính ngoài 89,03 mm liên quan độ giữ trong lỗ vỏ; đường kính trục 59,84 mm xác định vùng môi ôm. Sai kích thước làm thay đổi lực tiếp xúc và khả năng giữ phớt.

Ngăn tạp chất đi ngược vào hệ thống

Ngoài việc giữ dầu, phớt môi còn hạn chế bụi và ẩm xâm nhập. Khi dầu trộn với bụi, hỗn hợp mài có thể làm xấu trục, ổ đỡ và các bề mặt bên trong.

Dấu bắn giúp đọc trạng thái chuyển động

Dầu phân bố thành vòng hoặc tia theo chiều quay thường khác vệt chảy do trọng lực. Quan sát hình dạng vết bẩn trước khi rửa giúp khoanh vùng nguồn nhanh hơn. Đây là điểm cần xem cùng Bộ phớt trục dẫn động 109-5724 trong điều kiện làm việc thực tế.

Phớt mới cần một cụm trục ổn định

Độ rơ ổ đỡ, độ đảo trục, thông hơi tắc hoặc mức dầu quá cao có thể làm chi tiết mới rò. Kết quả bền vững phụ thuộc toàn bộ cụm, không chỉ môi phớt.

Thông số kỹ thuật

Bảng chỉ sử dụng thông tin đã xác minh cho đúng mã hoặc dữ liệu đầu vào. Nếu trang sản phẩm chưa có Specifications, trường đó được ghi rõ thay vì lấy số đo từ mã gần giống. Thông tin về hệ thống thiết bị có thể tham khảo tại Caterpillar , còn quy trình sửa chữa phải theo đúng arrangement của máy.

Dấu hiệu cần kiểm tra

Dấu hiệu xuất hiện khi máy làm việc

Nên kiểm tra khi có vòng dầu ẩm quanh trục hoặc tia dầu bắn lên bề mặt theo phương quay. Khi đánh giá Bộ phớt trục dẫn động 109-5724, nên ghi thời điểm, điều kiện tải và số giờ máy để người kiểm tra sau có thể so sánh.

Thay đổi theo nhiệt độ hoặc tải

Môi phớt cũ bị gập, rách, bóng cháy hoặc mòn lệch một phía có thể liên quan sai tâm và nhiệt. Khi đánh giá Bộ phớt trục dẫn động 109-5724, nên ghi thời điểm, điều kiện tải và số giờ máy để người kiểm tra sau có thể so sánh.

Dấu vết trên chi tiết tháo ra

Wear sleeve xước, lỏng, méo hoặc dịch vị trí cần được đánh giá cùng cổ trục trước khi lắp bộ mới. Khi đánh giá Bộ phớt trục dẫn động 109-5724, nên ghi thời điểm, điều kiện tải và số giờ máy để người kiểm tra sau có thể so sánh.

Kiểm tra các bộ phận tác động trực tiếp

Ổ đỡ có độ rơ, tiếng hoặc nhiệt bất thường có thể khiến mép phớt không theo kịp chuyển động của trục. Khi đánh giá Bộ phớt trục dẫn động 109-5724, nên ghi thời điểm, điều kiện tải và số giờ máy để người kiểm tra sau có thể so sánh.

Đánh giá khi hiện tượng tái diễn

Nếu rò quay lại sau thay, cần kiểm tra thông hơi, mức dầu, độ sâu ép và đường bắn thay vì chỉ siết hoặc đóng phớt sâu thêm. Khi đánh giá Bộ phớt trục dẫn động 109-5724, nên ghi thời điểm, điều kiện tải và số giờ máy để người kiểm tra sau có thể so sánh.

Không nên thay chi tiết chỉ vì một mảng bẩn cũ, đồng thời cũng không nên chờ hiện tượng trở nên nghiêm trọng. Vệ sinh có kiểm soát, vận hành trong điều kiện an toàn và xác định điểm phát sinh đầu tiên sẽ giúp quyết định phạm vi sửa chữa chính xác hơn.

Lưu ý khi lắp đặt và bảo dưỡng

Giữ nguyên dấu vết trước khi tháo phớt

Ghi lại hướng, độ sâu và kiểu vệt dầu trước khi tháo; làm sạch có chọn lọc để không xóa toàn bộ dấu chẩn đoán.

Tháo bộ phớt mà không làm xước trục

Dùng dụng cụ lấy phớt không làm xước lỗ vỏ, bảo vệ trục và giữ nguyên bộ cũ để xem môi cùng sleeve đã làm việc ra sao.

Đánh giá cổ trục và ổ đỡ

Đo cổ trục, lỗ vỏ và độ đảo; kiểm tra ổ đỡ, thông hơi, rãnh dầu và mọi cạnh mà môi phải đi qua. Ảnh và kết quả liên quan đến Bộ phớt trục dẫn động 109-5724 nên được lưu trong hồ sơ bảo dưỡng.

Đối chiếu kích thước của cả phớt và sleeve

Đối chiếu mã 109-5724, trục 59,84 mm, OD 89,03 mm, PTFE và kích thước chiều rộng; không trộn sleeve với phớt của bộ khác.

Bảo vệ môi PTFE trong quá trình lắp

Lắp sleeve vuông góc bằng dụng cụ tì đúng, che then và ren, đưa môi phớt qua bề mặt bảo vệ rồi ép phớt đến độ sâu quy định.

Quan sát đường dầu sau khi trục làm việc

Quay kiểm tra bằng tay, bổ sung dầu đúng mức, vệ sinh bề mặt và theo dõi nhiệt cùng vệt bắn trong các giờ chạy đầu. Ảnh và kết quả liên quan đến Bộ phớt trục dẫn động 109-5724 nên được lưu trong hồ sơ bảo dưỡng.

Chi tiết cũ cần được gắn nhãn theo hướng và vị trí lắp. Dấu ép, vệt nhiệt, mạt hoặc vùng mòn trên Bộ phớt trục dẫn động 109-5724 là dữ liệu để phân biệt hỏng tự nhiên với sai lệch của bộ phận liên quan.

Trong môi trường mỏ, bụi, rung, nước và tải biến đổi theo ca. Chu kỳ quan sát sau sửa chữa nên dựa trên điều kiện thực tế của 777E/777D, không chỉ một lần chạy không tải trong xưởng.

Hồ sơ Bộ phớt trục dẫn động 109-5724 cần gắn với mã máy và số giờ.

Không chọn Bộ phớt trục dẫn động 109-5724 chỉ bằng hình dáng gần giống.

Kết luận

Bộ phớt trục dẫn động 109-5724 mã 109-5724 dùng cho CATERPILLAR 777E/777D. Các mã tương đương gồm 109-5722, 9X-7561, 9X-7711. Một bộ phớt trục tốt không chỉ che kín khe hở; nó tạo lại cả bề mặt làm việc cho môi phớt. Với PTFE, sleeve và kích thước đã xác định, mã 109-5724 sẽ phát huy vai trò khi trục đồng tâm, ổ đỡ ổn định và từng mép sắc được kiểm soát trước lúc cụm 777E hoặc 777D quay trở lại.

Khi cần kiểm tra mã và vị trí lắp, Việt Ý QN hỗ trợ đối chiếu dựa trên thông tin máy cùng hình ảnh thực tế.

Khi đặt hàng, khách hàng nên cung cấp mã OEM, số seri động cơ, model xe, ảnh chi tiết cũ và vị trí lắp, để Việt Ý QN hỗ trợ tốt nhất.
