Bánh răng 277-7213

Giới thiệu chung về Bánh răng 277-7213

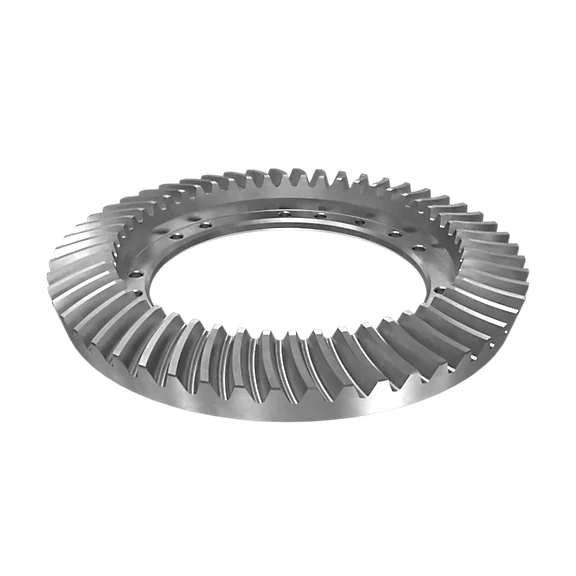

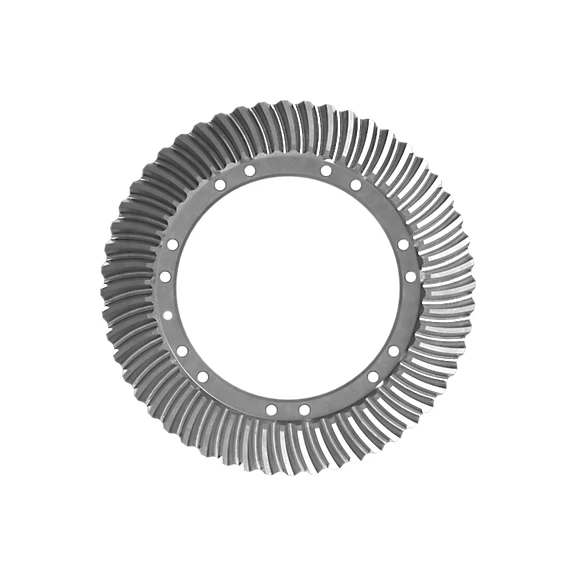

Bánh răng 277-7213 là chi tiết thuộc nhóm truyền động, được CAT Parts mô tả là bánh răng dùng cho cụm vi sai và cụm bánh răng côn. Chức năng chính của chi tiết này là truyền lực từ trục truyền động đến trục bánh xe thông qua cụm giảm tốc bánh răng côn và cụm vi sai.

Trong xe tải mỏ và thiết bị công trình tải nặng, cụm vi sai phải làm việc liên tục dưới tải lớn, va đập mạnh và điều kiện vận hành khắc nghiệt. Bánh răng 277-7213 là một trong những chi tiết chịu tải trực tiếp trong quá trình truyền mô-men xoắn. Nếu bánh răng bị mòn, sứt răng, sai khe hở ăn khớp hoặc thiếu bôi trơn, xe có thể phát sinh tiếng hú cầu, rung giật, nóng cụm cầu hoặc hư hỏng dây chuyền trong hệ thống truyền động.

Việc chọn đúng Bánh răng 277-7213 giúp đảm bảo sự ăn khớp ổn định với các chi tiết liên quan trong cụm truyền động cuối. Đây là nhóm phụ tùng cần kiểm tra kỹ theo mã máy, serial máy, mã cụm cầu và catalogue trước khi đặt hàng.

Vai trò của Bánh răng 277-7213 trong hệ thống truyền động

Bánh răng 277-7213 làm việc trong cụm vi sai, nơi lực kéo từ động cơ được truyền qua hộp số, trục các đăng, bánh răng côn và tiếp tục phân phối đến hai bên trục bánh xe. Khi xe tải mỏ vận hành trong điều kiện tải nặng, bánh răng vi sai phải chịu lực xoắn lớn và thay đổi tải liên tục.

Theo CAT Parts, bánh răng CAT được gia công từ vật liệu được chọn lọc theo yêu cầu tải trọng của máy CAT, đồng thời áp dụng các quy trình xử lý nhiệt như thấm carbon, nitriding hoặc tôi cảm ứng tùy ứng dụng. Mục tiêu là tăng độ bền bề mặt răng, khả năng chịu tải và độ ổn định khi làm việc trong hệ truyền động.

Nếu bánh răng vi sai không đạt độ chính xác hoặc không phù hợp với cụm truyền động, các bề mặt răng có thể ăn khớp sai, gây nóng dầu cầu, mòn nhanh, tiếng ồn lớn và giảm tuổi thọ của toàn bộ cụm cầu. Vì vậy, Bánh răng 277-7213 không nên lựa chọn theo hình dạng bên ngoài mà cần đối chiếu đúng mã phụ tùng.

Thông số kỹ thuật

Dấu hiệu cần kiểm tra Bánh răng 277-7213

Cần kiểm tra bánh răng vi sai khi cụm cầu sau phát ra tiếng hú, tiếng rít hoặc tiếng va đập bất thường trong quá trình xe chạy. Tiếng hú thay đổi theo tốc độ thường liên quan đến bề mặt răng, khe hở ăn khớp hoặc tình trạng ổ bi trong cụm cầu.

Nếu dầu cầu có mạt kim loại, đổi màu, có mùi khét hoặc nóng bất thường, cần dừng máy để kiểm tra. Mạt kim loại trong dầu có thể đến từ bề mặt răng, ổ bi, long đen căn chỉnh hoặc các chi tiết truyền động khác.

Xe rung giật khi vào tải, mất lực kéo, cầu sau nóng nhanh hoặc có hiện tượng kẹt truyền động cũng là dấu hiệu không nên bỏ qua. Với thiết bị tải nặng, hư hỏng bánh răng vi sai có thể kéo theo hư hỏng bánh răng quả dứa, ổ bi, vỏ cầu và cụm vi sai.

Khi đại tu cụm cầu, nên kiểm tra đồng bộ Bánh răng 277-7213 cùng bánh răng ăn khớp, vòng bi, căn shim, phớt, bu lông bắt và tình trạng dầu bôi trơn.

Lưu ý khi lắp đặt và bảo dưỡng

Trước khi lắp Bánh răng 277-7213, cần vệ sinh sạch bề mặt lắp ghép, kiểm tra vết nứt, mòn, sứt răng và tình trạng các lỗ bắt bu lông. Không lắp bánh răng mới vào cụm cầu còn mạt kim loại hoặc dầu bẩn chưa được xử lý.

Kỹ thuật viên cần kiểm tra bánh răng ăn khớp đi kèm. Nếu chỉ thay một bánh răng trong khi chi tiết ăn khớp đã mòn lệch, cụm truyền động có thể phát sinh tiếng hú hoặc mòn nhanh sau khi lắp.

Cần căn chỉnh khe hở ăn khớp, vết tiếp xúc răng và độ rơ theo đúng tài liệu sửa chữa CAT. Không nên căn chỉnh theo cảm tính vì sai lệch nhỏ ở cụm vi sai có thể gây nóng cầu, mẻ răng hoặc phá hỏng ổ bi.

Dầu bôi trơn cầu cần đúng chủng loại, đủ mức và sạch. Sau khi sửa chữa, nên thay dầu, vệ sinh nam châm hứng mạt nếu có, kiểm tra lọc/thông hơi cầu và theo dõi nhiệt độ cầu trong giai đoạn vận hành đầu.

Các thông số như lực siết bu lông, trình tự siết, độ đảo mặt bích, độ rơ ổ bi và phương pháp kiểm tra vết ăn khớp cần được xác minh từ catalogue hoặc tài liệu sửa chữa của nhà sản xuất.

Kết luận

Bánh răng 277-7213 là chi tiết quan trọng trong cụm vi sai và truyền động cuối của thiết bị CAT, giúp truyền lực từ trục truyền động đến trục bánh xe thông qua cụm bánh răng côn và vi sai. Theo CAT Parts, sản phẩm được làm từ thép, xử lý tôi cứng, có 51 răng, hướng xoắn LH và được thiết kế cho hệ truyền động của nhiều dòng xe tải mỏ CAT.
