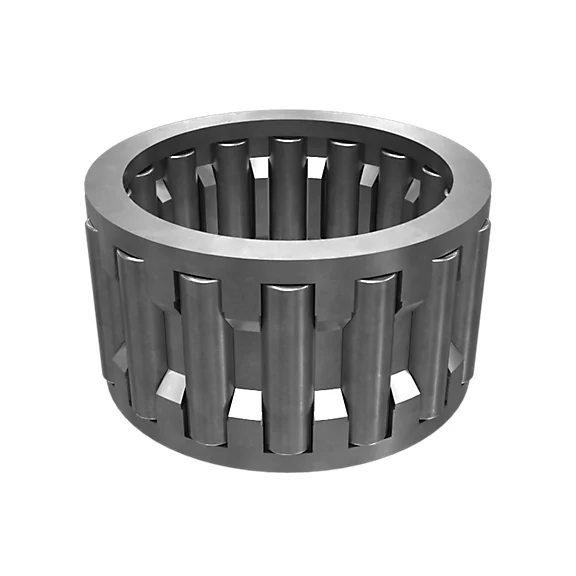

Vòng bi kim 2S-0669

Giới thiệu chung về Vòng bi kim 2S-0669

Vòng bi kim 2S-0669 là chi tiết thuộc nhóm vòng bi truyền động của CAT, được dùng trong các cụm cơ khí cần khả năng đỡ tải cao nhưng không gian lắp đặt hạn chế. Vòng bi kim có cấu tạo sử dụng các con lăn dạng kim, giúp tăng diện tích tiếp xúc theo phương trục, từ đó hỗ trợ khả năng chịu tải tốt trong kích thước nhỏ gọn.

Theo CAT Parts, mã 2S-0669 nằm trong nhóm vòng bi vi sai, có đường kính trong 26.44 mm, đường kính ngoài 34.4 mm và chiều cao 18.34 mm. Sản phẩm được làm từ thép hợp kim, phù hợp cho các vị trí làm việc có tải trọng và yêu cầu độ bền cao.

Trong máy công trình, xe tải mỏ, máy san, máy ủi, máy xúc lật và thiết bị khai thác, vòng bi kim thường làm việc ở các cụm có chuyển động quay, dao động hoặc truyền lực. Nếu vòng bi bị mòn, rơ, vỡ kim, thiếu bôi trơn hoặc lắp sai kích thước, cụm máy có thể phát sinh tiếng kêu, rung, nóng, mài mòn trục và hư hỏng dây chuyền.

Vòng bi kim 2S-0669 là chi tiết cần chọn đúng mã theo catalogue, serial máy và cụm lắp thực tế. Không nên thay thế bằng vòng bi có kích thước gần giống nếu chưa xác minh đầy đủ thông số kỹ thuật, vì sai lệch nhỏ về đường kính, chiều cao, vật liệu hoặc kiểu kết cấu có thể ảnh hưởng trực tiếp đến độ bền của cụm truyền động.

Vai trò của Vòng bi kim 2S-0669 trong thiết bị CAT

Vòng bi kim 2S-0669 có nhiệm vụ đỡ và dẫn hướng chi tiết quay hoặc chi tiết chuyển động trong cụm truyền động. Nhờ kết cấu con lăn dạng kim, sản phẩm có thể chịu tải trên diện tích tiếp xúc lớn hơn so với một số kiểu bạc trượt thông thường trong cùng không gian lắp.

Trong cụm vi sai, truyền động hoặc các cụm cơ khí tương tự, vòng bi giúp duy trì độ đồng tâm, giảm ma sát, ổn định chuyển động và hạn chế mài mòn giữa các chi tiết kim loại. Khi vòng bi làm việc tốt, cụm truyền động vận hành êm hơn, ít phát nhiệt hơn và giữ được khe hở làm việc ổn định hơn.

Với thiết bị CAT làm việc trong mỏ, công trường và nhà máy, hệ thống truyền động thường chịu tải nặng, rung động lớn và chu kỳ làm việc dài. Một vòng bi nhỏ bị hỏng có thể làm tăng độ rơ, gây lệch trục, mòn bánh răng, phá hỏng vỏ cụm hoặc làm dừng máy ngoài kế hoạch. Vì vậy, Vòng bi kim 2S-0669 cần được kiểm tra kỹ khi bảo dưỡng hoặc đại tu cụm truyền động.

Tính năng nổi bật

Kết cấu vòng bi kim nhỏ gọn: Vòng bi kim 2S-0669 phù hợp với các vị trí cần khả năng chịu tải nhưng không gian lắp đặt hạn chế. Kết cấu con lăn dạng kim giúp tăng khả năng đỡ tải trong cụm cơ khí.

Vật liệu thép hợp kim: Theo CAT Parts, mã 2S-0669 được làm từ thép hợp kim. Đây là thông tin quan trọng với các ứng dụng truyền động cần khả năng chịu tải, chịu mài mòn và làm việc ổn định.

Thông số kích thước rõ ràng: CAT Parts ghi nhận Vòng bi kim 2S-0669 có đường kính trong 26.44 mm, đường kính ngoài 34.4 mm và chiều cao 18.34 mm. Các thông số này cần được đối chiếu với vị trí lắp thực tế trước khi đặt hàng.

Thông số kỹ thuật

Dấu hiệu cần kiểm tra Vòng bi kim 2S-0669

Cần kiểm tra Vòng bi kim 2S-0669 khi cụm truyền động hoặc cụm vi sai xuất hiện tiếng kêu lạ, tiếng rít, tiếng lạo xạo hoặc tiếng va đập nhẹ khi máy vận hành. Tiếng kêu thay đổi theo tốc độ quay thường liên quan đến vòng bi, bánh răng hoặc tình trạng bôi trơn.

Nếu cụm lắp nóng bất thường, dầu bôi trơn đổi màu, có mùi khét hoặc xuất hiện mạt kim loại, cần dừng máy để kiểm tra. Mạt kim loại có thể đến từ con lăn, vòng trong, vòng ngoài, trục hoặc chi tiết ăn khớp gần vòng bi.

Độ rơ tăng, rung mạnh, lệch trục hoặc cụm truyền động vận hành không ổn định cũng là dấu hiệu cần kiểm tra. Khi vòng bi kim bị mòn, các con lăn có thể không còn phân bố tải đều, làm tăng ma sát và gây mòn nhanh bề mặt trục.

Với xe tải mỏ và máy công trình làm việc liên tục, nên kiểm tra vòng bi khi đại tu cụm truyền động, thay dầu cầu, sửa vi sai, tháo cụm bánh răng hoặc phát hiện dầu có mạt. Không nên tiếp tục vận hành khi đã có dấu hiệu vỡ kim hoặc bó vòng bi.

Lưu ý khi lắp đặt và bảo dưỡng

Trước khi lắp Vòng bi kim 2S-0669, cần vệ sinh sạch vị trí lắp, trục, vỏ cụm và đường dầu bôi trơn. Không lắp vòng bi mới vào cụm còn mạt kim loại, dầu bẩn, ba via hoặc bề mặt bị xước chưa xử lý.

Cần kiểm tra trục và lỗ lắp trước khi thay vòng bi. Nếu trục bị mòn, xước, rỗ hoặc sai kích thước, vòng bi mới có thể nhanh hỏng. Nếu vỏ cụm bị rộng lỗ hoặc biến dạng, vòng bi có thể xoay trong vỏ và làm hỏng bề mặt lắp.

Không dùng búa gõ trực tiếp vào vòng bi. Khi ép vòng bi, cần dùng dụng cụ phù hợp và tác động lực đều lên đúng vị trí. Với vòng bi kim, việc ép lệch có thể làm biến dạng vỏ, kẹt con lăn hoặc gây hư hỏng trước khi vận hành.

Cần bôi trơn đúng loại dầu hoặc mỡ theo tài liệu kỹ thuật. Thiếu bôi trơn là nguyên nhân phổ biến gây nóng, mòn và phá hỏng vòng bi. Sau khi lắp, nên kiểm tra độ quay, độ rơ, tiếng kêu và nhiệt độ cụm trong giai đoạn vận hành đầu.

Các thông số như dung sai lắp ghép, lực ép, khe hở làm việc, loại dầu bôi trơn và trình tự lắp cần được xác minh từ catalogue hoặc tài liệu sửa chữa CAT.

Kết luận

Vòng bi kim 2S-0669 là chi tiết quan trọng trong hệ thống truyền động, vi sai và các cụm cơ khí chịu tải của thiết bị CAT. Theo CAT Parts, sản phẩm có đường kính trong 26.44 mm, đường kính ngoài 34.4 mm, chiều cao 18.34 mm, vật liệu thép hợp kim và khả năng chịu tải tĩnh 35.50 kN.

Để đặt đúng Vòng bi kim 2S-0669, khách hàng nên cung cấp model máy, serial máy, mã cụm hoặc hình ảnh vòng bi cũ. Việt Ý QN hỗ trợ kiểm tra mã, đối chiếu dữ liệu và tư vấn phụ tùng phù hợp cho xe tải mỏ, máy công trình và thiết bị khai thác.
