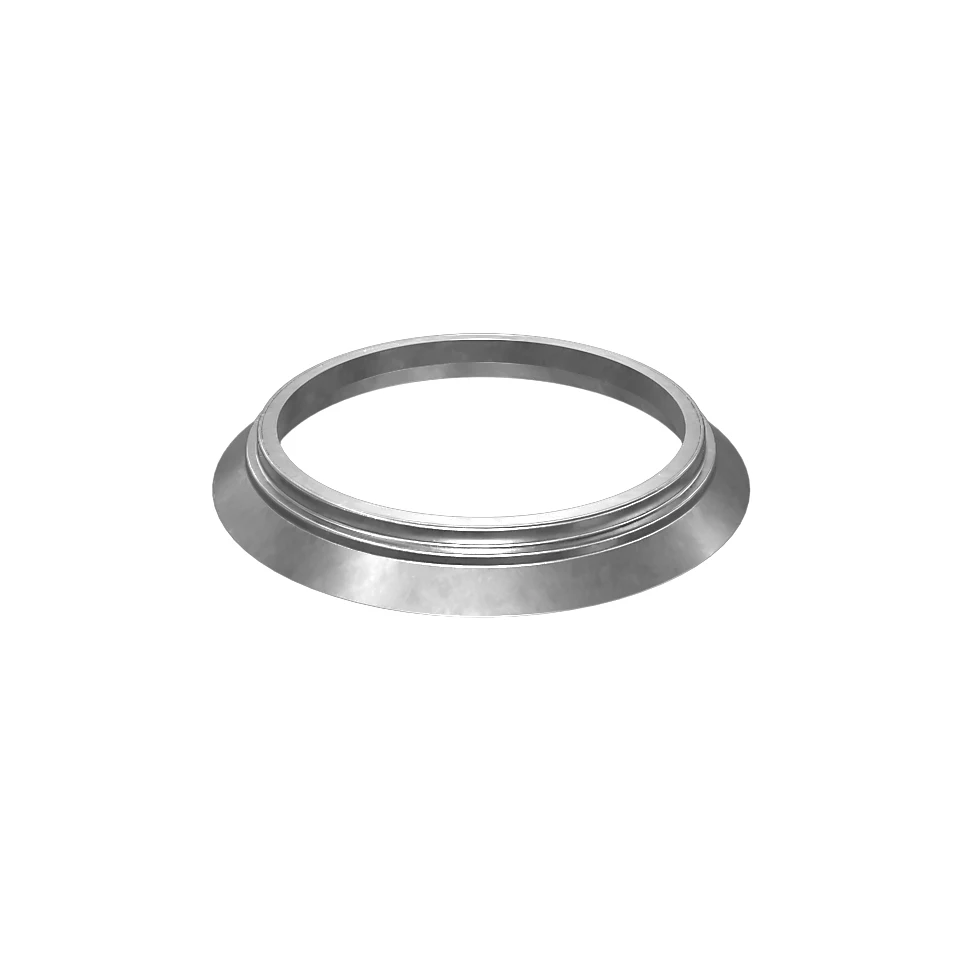

Phớt chắn bụi 109-5721

Giới thiệu Phớt chắn bụi 109-5721

Phớt chắn bụi 109-5721 mã 109-5721 dùng cho CATERPILLAR 777E/777D. Bụi mịn quanh trục quay không đứng yên bên ngoài. Dưới tác động của rung, chênh áp và chuyển động bề mặt, hạt bụi có thể tiến dần về phía dầu bôi trơn. Khi dầu gặp bụi, hỗn hợp mài hình thành và làm tốc độ mòn tăng nhanh.

CAT mô tả mã này là phớt chắn bụi nitrile đường kính trong 62,76 mm, dùng cho truyền động phụ có thể quay thuận hoặc ngược chiều kim đồng hồ. Đây là phớt môi quay vừa giữ dầu trong máy vừa hạn chế tạp chất từ môi trường đi vào.

Trên 777E và 777D, môi trường mỏ đặt phớt trước bụi, nước rửa, bùn và dao động nhiệt liên tục. Tuổi thọ không chỉ phụ thuộc vật liệu nitrile; tình trạng cổ trục, độ đảo, lỗ lắp và hướng môi quyết định mép phớt có duy trì tiếp xúc đều hay không.

Bài viết xem phớt như một hàng rào hai chiều. Việc kiểm tra bắt đầu từ vệt bụi dầu bên ngoài, tiếp tục đến rãnh mòn trên trục và kết thúc bằng cách lắp sao cho môi không bị lật, cắt hoặc chạy đúng trên rãnh cũ.

Có thể xem thêm nhóm phụ tùng Caterpillar; mã tham chiếu không được dùng để suy luận nhà sản xuất hay nguồn gốc.

Vai trò và tính năng nổi bật

Giữ dầu bôi trơn ở phía trong cụm

Môi phớt tiếp xúc với bề mặt quay để hạn chế dầu thoát ra. Màng dầu rất mỏng tại vùng tiếp xúc vừa hỗ trợ làm kín vừa giảm ma sát. Trong ca bảo dưỡng, Phớt chắn bụi 109-5721 phải được kiểm tra cùng những chi tiết tạo mặt lắp và tải làm việc.

Chặn bụi và ẩm từ môi trường mỏ

Phần chắn bụi giúp ngăn hạt mài tiếp cận môi chính. Khi bụi vượt qua hàng rào, nó có thể tạo rãnh trên trục và làm môi phớt mòn nhanh.

Làm việc với chuyển động quay hai chiều

Mô tả CAT nêu ứng dụng thuận và ngược chiều kim đồng hồ. Điều này quan trọng ở truyền động phụ có điều kiện quay khác nhau, nhưng hướng lắp của phớt vẫn phải theo sơ đồ cụm.

Kích thước xác định vùng tiếp xúc

ID 62,76 mm, OD 83,57 mm và rộng 8,33 mm quyết định khả năng lắp vào vỏ và ôm cổ trục. Sai vài phần kích thước có thể làm phớt lỏng, biến dạng hoặc quá chặt. Trong ca bảo dưỡng, Phớt chắn bụi 109-5721 phải được kiểm tra cùng những chi tiết tạo mặt lắp và tải làm việc.

Nitrile phù hợp nhiều ứng dụng dầu

Nitrile thường được dùng với dầu khoáng trong phạm vi phù hợp. Nhiệt độ, hóa chất rửa và môi chất thực tế vẫn cần được kiểm tra vì chúng ảnh hưởng độ đàn hồi.

Phớt phản ánh tình trạng trục và ổ đỡ

Rò lặp lại có thể bắt nguồn từ độ đảo, ổ đỡ rơ, cổ trục có rãnh hoặc thông hơi kém. Thay phớt mà không sửa nguyên nhân sẽ chỉ kéo dài thời gian đến lần rò kế tiếp.

Vùng ngoài sạch giúp giám sát sớm

Khi phớt kín và khu vực được vệ sinh, một vòng bụi ướt mới sẽ dễ phát hiện. Đó là cơ sở để xử lý trước khi mức dầu giảm đáng kể hoặc chất bẩn đi sâu vào cụm. Trong ca bảo dưỡng, Phớt chắn bụi 109-5721 phải được kiểm tra cùng những chi tiết tạo mặt lắp và tải làm việc.

Thông số kỹ thuật

Thông số trong bảng được đối chiếu tại trang CAT Parts Store của đúng mã 109-5721. Chỉ các trường hiển thị rõ trong phần mô tả hoặc Specifications mới được đưa vào. Thông tin kỹ thuật giúp nhận diện chi tiết nhưng không thay thế tài liệu sửa chữa của đúng cụm trên Caterpillar .

Dấu hiệu cần kiểm tra

Dấu vết xuất hiện khi vận hành

Nên kiểm tra khi xuất hiện vòng bụi dầu quanh trục hoặc vệt bắn theo phương quay. Với Phớt chắn bụi 109-5721, cần ghi thời điểm xuất hiện, tải, nhiệt và số giờ máy để đánh giá nguyên nhân trên cơ sở bằng chứng.

Biến đổi theo tải và nhiệt

Môi phớt cứng, nứt, sứt hoặc lò xo môi bị rời có thể làm mất lực tiếp xúc. Với Phớt chắn bụi 109-5721, cần ghi thời điểm xuất hiện, tải, nhiệt và số giờ máy để đánh giá nguyên nhân trên cơ sở bằng chứng.

Tình trạng sau khi tháo

Cổ trục có rãnh bóng, cào xước hoặc gỉ đúng đường chạy của môi cần được đo và xử lý. Với Phớt chắn bụi 109-5721, cần ghi thời điểm xuất hiện, tải, nhiệt và số giờ máy để đánh giá nguyên nhân trên cơ sở bằng chứng.

Sai lệch ở bộ phận liên quan

Độ rơ ổ đỡ hoặc độ đảo trục làm mép phớt dao động, gây rò theo chu kỳ. Với Phớt chắn bụi 109-5721, cần ghi thời điểm xuất hiện, tải, nhiệt và số giờ máy để đánh giá nguyên nhân trên cơ sở bằng chứng.

Hiện tượng quay lại sau sửa chữa

Rò tái diễn sau thay cần kiểm tra lỗ vỏ, hướng lắp, thông hơi, mức dầu và điều kiện nước rửa. Với Phớt chắn bụi 109-5721, cần ghi thời điểm xuất hiện, tải, nhiệt và số giờ máy để đánh giá nguyên nhân trên cơ sở bằng chứng.

Một dấu hiệu riêng lẻ chưa đủ để kết luận. Nên vệ sinh có kiểm soát, vận hành trong điều kiện an toàn và quan sát điểm phát sinh đầu tiên. Nếu hiện tượng có thể ảnh hưởng an toàn, bôi trơn, làm mát hoặc khả năng phanh, cần dừng máy theo quy trình và mở rộng kiểm tra.

Lưu ý khi lắp đặt và bảo dưỡng

1. Chuẩn bị trước khi tháo

Làm sạch vùng ngoài trước tháo và ghi hướng môi, độ sâu lắp cùng vị trí vệt dầu.

2. Bảo toàn dấu vết

Che đường hở, lấy phớt bằng dụng cụ không làm xước lỗ vỏ hoặc cổ trục; giữ phớt cũ để đọc dấu.

3. Đo kiểm cụm liên quan

Đo cổ trục và lỗ, kiểm tra rãnh mòn, độ đảo, ổ đỡ và thông hơi; xử lý nguyên nhân trước khi ép phớt mới. Kết quả liên quan đến Phớt chắn bụi 109-5721 nên được lưu bằng ảnh và số đo trong hồ sơ bảo dưỡng.

4. Xác nhận đúng mã và thông số

Đối chiếu ID 62,76 mm, OD 83,57 mm, rộng 8,33 mm, vật liệu nitrile và đúng mã 109-5721.

5. Lắp đặt có kiểm soát

Bảo vệ môi khi đi qua then hoặc ren, bôi chất hỗ trợ tương thích, ép vuông góc bằng dụng cụ tì đúng và không đóng trực tiếp.

6. Kiểm tra sau khi máy hoạt động

Sau lắp, quay kiểm tra, bổ sung dầu đúng mức, vệ sinh bề mặt rồi theo dõi vệt bắn và nhiệt trong những giờ đầu. Kết quả liên quan đến Phớt chắn bụi 109-5721 nên được lưu bằng ảnh và số đo trong hồ sơ bảo dưỡng.

Không tái sử dụng chi tiết làm kín đã biến dạng chỉ vì bề mặt còn nguyên. Không tự đặt lực siết, khe hở hoặc chất bôi trơn. Những giá trị này phụ thuộc vị trí cụ thể và phải theo tài liệu của model máy.

Đội sửa chữa nên bàn giao rõ vị trí vừa xử lý cho người vận hành. Trong các vòng kiểm tra đầu ca, hãy quan sát vệt mới, tiếng, nhiệt, mức chất lỏng hoặc phản ứng của hệ thống. Phản hồi sớm giúp đánh giá Phớt chắn bụi 109-5721 trước khi sự cố lan sang bộ phận khác.

Hồ sơ Phớt chắn bụi 109-5721 cần gắn với số giờ máy.

Kết luận

Phớt chắn bụi 109-5721 mã 109-5721 dùng cho CATERPILLAR 777E/777D. Phớt chắn bụi chỉ rộng 8,33 mm nhưng đứng giữa dầu sạch và môi trường mỏ đầy hạt mài. Mã 109-5721 sẽ bảo vệ truyền động phụ trên 777E và 777D hiệu quả hơn khi cổ trục không rãnh, ổ đỡ không rơ và môi phớt được đưa vào đúng hướng mà không chịu một vết cắt nào.

Khi cần tra mã, tư vấn vị trí lắp hoặc chuẩn bị phụ tùng cho kế hoạch sửa chữa, Việt Ý QN có thể hỗ trợ đối chiếu theo thông tin máy và hình ảnh thực tế.
