Description

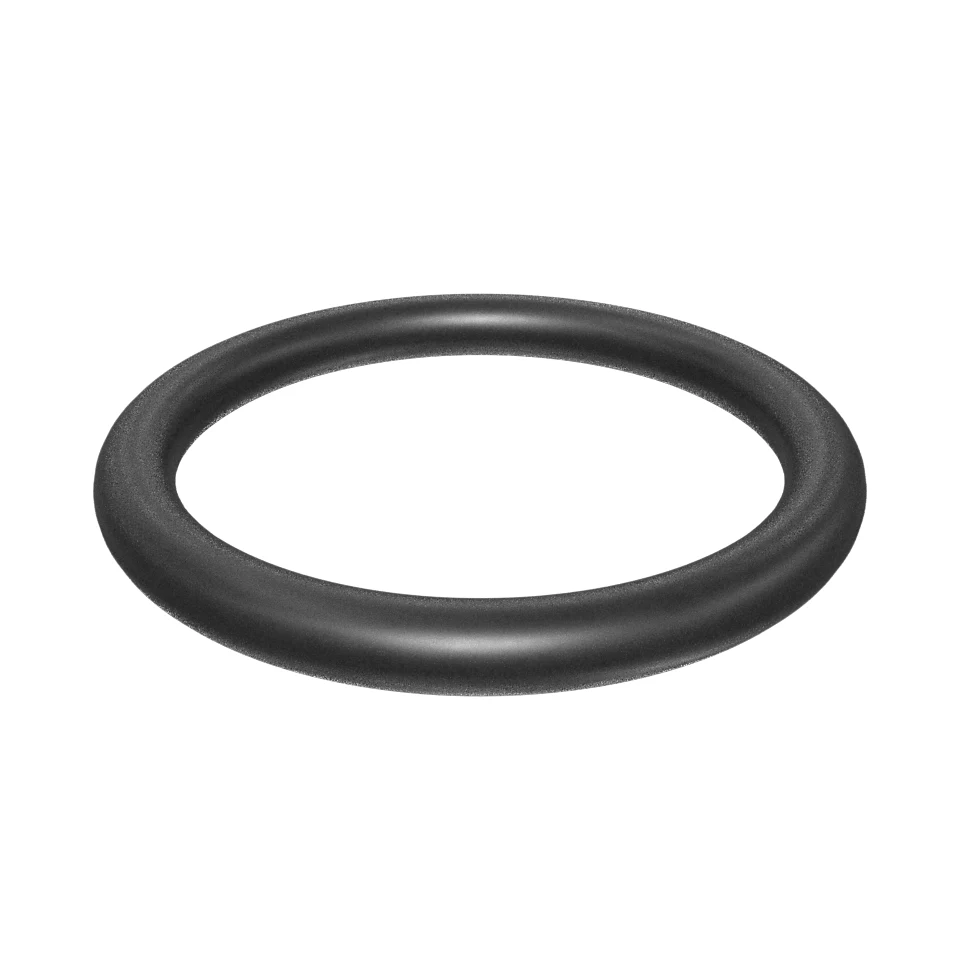

Giới thiệu Gioăng bơm dầu hộp số 121-0145
Một bơm dầu hộp số có thể mất ổn định không chỉ vì chi tiết quay bên trong. Vòng làm kín bị bẹt, cắt mép hoặc nằm sai rãnh cũng có thể tạo đường hút khí, khiến dầu sủi bọt và áp suất dao động. Gioăng bơm dầu hộp số 121-0145 mang mã 121-0145, sử dụng cho Caterpillar D9R. Việc lựa chọn cần dựa trên mã, serial và vị trí lắp.
Bắt đầu từ hiện tượng rồi tách từng nhánh nguyên nhân giúp tránh thay đúng gioăng nhưng bỏ sót bơm hoặc mặt lắp. Gioăng bơm dầu hộp số 121-0145 làm việc tại mối kín quanh bơm dầu hộp số, đảm nhiệm nhiệm vụ giữ dầu trong mạch, duy trì khả năng hút và hạn chế không khí xâm nhập. Điểm quan trọng là so áp suất, nhiệt độ và bọt dầu trong cùng một lần thử.
Danh mục Caterpillar hỗ trợ tra cứu nhóm phụ tùng, trong khi thông tin tổng quan về thiết bị có thể tham khảo tại Caterpillar . Khi xác nhận Gioăng bơm dầu hộp số 121-0145, hình ảnh cụm cũ và arrangement theo serial vẫn là dữ liệu quan trọng.
Vai trò và tính năng nổi bật
Tạo phản lực kín quanh đường kính 28,17 mm
Trong chuỗi làm việc của cụm, Gioăng bơm dầu hộp số 121-0145 cần tạo phản lực kín quanh đường kính 28,17 mm. Chức năng này liên hệ trực tiếp với việc giữ dầu trong mạch, duy trì khả năng hút và hạn chế không khí xâm nhập. Nếu bề mặt đối tiếp, khe hở hoặc lực siết thay đổi, dấu hiệu thường xuất hiện trước ở bộ phận chịu tải gần nhất.
Làm việc bằng vật liệu HNBR độ cứng 78A
Ở điều kiện tải thay đổi, Gioăng bơm dầu hộp số 121-0145 cần làm việc bằng vật liệu hnbr độ cứng 78a. Chức năng này liên hệ trực tiếp với việc giữ dầu trong mạch, duy trì khả năng hút và hạn chế không khí xâm nhập. Nếu bề mặt đối tiếp, khe hở hoặc lực siết thay đổi, dấu hiệu thường xuất hiện trước ở bộ phận chịu tải gần nhất.
Hạn chế rò dầu và hút khí ở phía bơm
Xét về độ bền lâu dài, Gioăng bơm dầu hộp số 121-0145 cần hạn chế rò dầu và hút khí ở phía bơm. Chức năng này liên hệ trực tiếp với việc giữ dầu trong mạch, duy trì khả năng hút và hạn chế không khí xâm nhập. Nếu bề mặt đối tiếp, khe hở hoặc lực siết thay đổi, dấu hiệu thường xuất hiện trước ở bộ phận chịu tải gần nhất.
Giữ mạch dầu sạch khỏi bụi và ẩm bên ngoài
Khi máy chuyển từ không tải sang tải nặng, Gioăng bơm dầu hộp số 121-0145 cần giữ mạch dầu sạch khỏi bụi và ẩm bên ngoài. Chức năng này liên hệ trực tiếp với việc giữ dầu trong mạch, duy trì khả năng hút và hạn chế không khí xâm nhập. Nếu bề mặt đối tiếp, khe hở hoặc lực siết thay đổi, dấu hiệu thường xuất hiện trước ở bộ phận chịu tải gần nhất.
Thông số kỹ thuật
Các trường dưới đây được lấy từ thông tin công khai theo mã 121-0145. Trường chưa được công bố rõ được bỏ khỏi bảng, không bổ sung bằng suy đoán.
| Tên tiếng Anh | 28.17 mm Inside Diameter Seal O-Ring |
|---|---|
| Mã OEM | 121-0145 |
| Đường kính trong | 28,17 mm (1,109 in) |
| Đường kính tiết diện | 3,53 mm (0,139 in) |
| Vật liệu | HNBR; có mô tả PTFE |
| Polymer | HNBR |
| Độ cứng | 78A |
| Dash size | 216 |
| Hãng xe | Caterpillar |
| Dòng xe | D9R |
Kích thước và tên tiếng Anh giúp phân biệt Gioăng bơm dầu hộp số 121-0145 với chi tiết gần giống. Tuy nhiên, khả năng lắp còn phụ thuộc model D9R, serial, arrangement và lịch sử thay đổi của cụm máy.
Dấu hiệu cần kiểm tra
Quan sát dầu có bọt cùng biến động áp suất
Khi đánh giá Gioăng bơm dầu hộp số 121-0145, nên quan sát dầu có bọt cùng biến động áp suất. Nên chụp ảnh trước khi lau để giữ hướng của vết dầu, muội hoặc vùng tiếp xúc. Kết quả cần được so với bộ phận liên quan thay vì xem đây là dấu hiệu duy nhất của một nguyên nhân.
Phân biệt vòng chai nhiệt với trương nở hóa học
Khi đánh giá Gioăng bơm dầu hộp số 121-0145, nên phân biệt vòng chai nhiệt với trương nở hóa học. Kết quả chỉ có ý nghĩa khi đi kèm trạng thái tải, nhiệt độ và số giờ máy. Kết quả cần được so với bộ phận liên quan thay vì xem đây là dấu hiệu duy nhất của một nguyên nhân.
Tìm vết cắt tại cạnh dẫn hoặc ren
Khi đánh giá Gioăng bơm dầu hộp số 121-0145, nên tìm vết cắt tại cạnh dẫn hoặc ren. Chi tiết đối tiếp cần được kiểm tra cùng lúc vì hư hỏng hiếm khi chỉ tác động một phía. Kết quả cần được so với bộ phận liên quan thay vì xem đây là dấu hiệu duy nhất của một nguyên nhân.
Đo rãnh khi dấu ép không đều quanh chu vi
Khi đánh giá Gioăng bơm dầu hộp số 121-0145, nên đo rãnh khi dấu ép không đều quanh chu vi. Nếu hiện tượng không lặp lại, cần thay đổi điều kiện thử có kiểm soát thay vì kết luận vội. Kết quả cần được so với bộ phận liên quan thay vì xem đây là dấu hiệu duy nhất của một nguyên nhân.
Điểm quan trọng là so áp suất, nhiệt độ và bọt dầu trong cùng một lần thử. Nên chụp ảnh trước khi lau để giữ hướng của vết dầu, muội hoặc vùng tiếp xúc. Một phiếu kiểm tra ngắn gồm điều kiện xuất hiện, số đo và ảnh sẽ hữu ích hơn mô tả chung như “kêu”, “rò” hoặc “yếu”.
Lưu ý khi lắp đặt và bảo dưỡng
Xả áp và làm sạch khu vực bơm trước khi mở
Trước khi khép cụm, xả áp và làm sạch khu vực bơm trước khi mở để bảo vệ Gioăng bơm dầu hộp số 121-0145. Dụng cụ phải truyền lực đúng hướng; mọi mặt tựa, rãnh, đường dầu hoặc giắc nối cần được kiểm tra trước khi sử dụng lực siết.
Che cạnh sắc khi đưa vòng qua vai lắp
Trong quá trình lắp, che cạnh sắc khi đưa vòng qua vai lắp để bảo vệ Gioăng bơm dầu hộp số 121-0145. Dụng cụ phải truyền lực đúng hướng; mọi mặt tựa, rãnh, đường dầu hoặc giắc nối cần được kiểm tra trước khi sử dụng lực siết.
Bôi lớp dầu tương thích rồi khép cụm thẳng tâm
Sau khi bề mặt đã sạch, bôi lớp dầu tương thích rồi khép cụm thẳng tâm để bảo vệ Gioăng bơm dầu hộp số 121-0145. Dụng cụ phải truyền lực đúng hướng; mọi mặt tựa, rãnh, đường dầu hoặc giắc nối cần được kiểm tra trước khi sử dụng lực siết.
Theo dõi áp suất dầu hộp số khi nguội và nóng
Ở bước xác nhận cuối, theo dõi áp suất dầu hộp số khi nguội và nóng để bảo vệ Gioăng bơm dầu hộp số 121-0145. Dụng cụ phải truyền lực đúng hướng; mọi mặt tựa, rãnh, đường dầu hoặc giắc nối cần được kiểm tra trước khi sử dụng lực siết.
Kết luận
Gioăng bơm dầu hộp số 121-0145 mã 121-0145 là chi tiết làm việc tại mối kín quanh bơm dầu hộp số trên thiết bị Caterpillar D9R. Sản phẩm hỗ trợ giữ dầu trong mạch, duy trì khả năng hút và hạn chế không khí xâm nhập; độ bền thực tế phụ thuộc chọn đúng mã, xử lý bộ phận đối tiếp và kiểm tra sau lắp.
Khi cần đối chiếu Gioăng bơm dầu hộp số 121-0145, Việt Ý QN có thể hỗ trợ kiểm tra mã và vị trí lắp. Khi đặt hàng, khách hàng nên cung cấp mã OEM, số seri động cơ, model xe, ảnh chi tiết cũ và vị trí lắp, để Việt Ý QN hỗ trợ tốt nhất.
