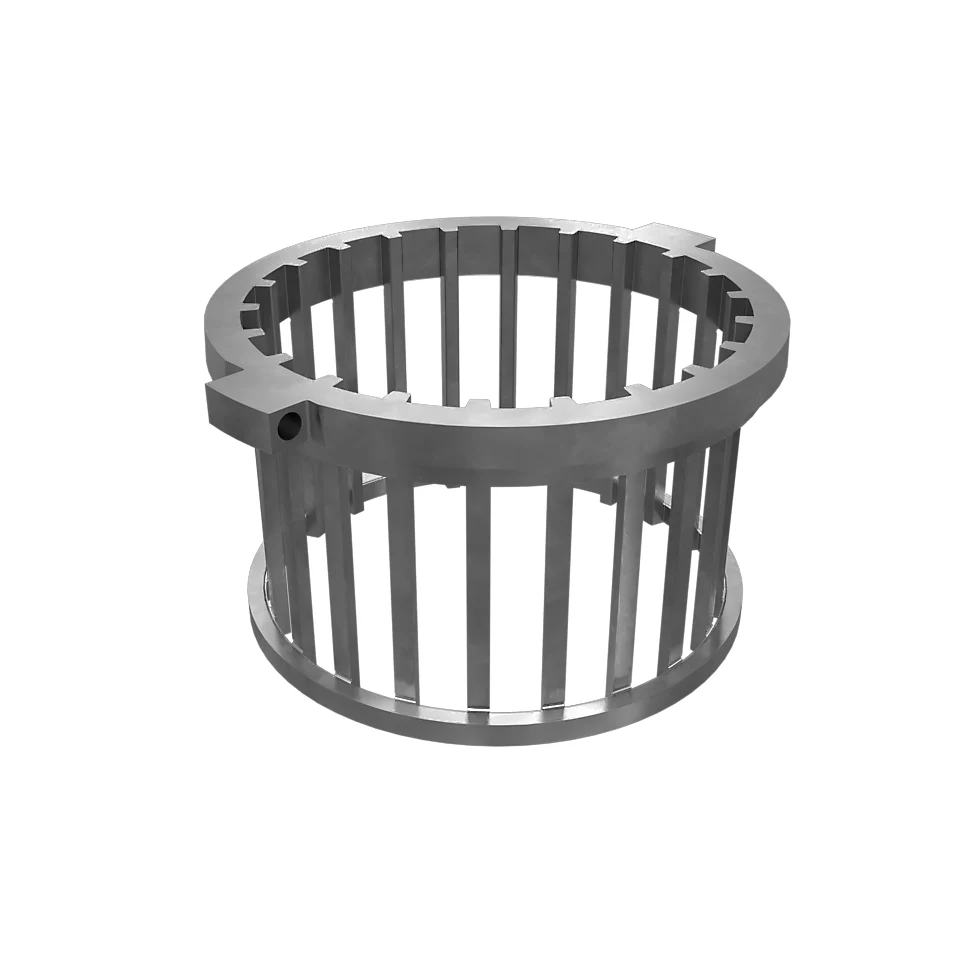

Rọ bi kim 141-5950

Giới thiệu Rọ bi kim 141-5950

Trên thiết bị tải nặng, người vận hành thường nhận ra thay đổi trước khi cảnh báo xuất hiện. Rọ bi kim 141-5950 mã 141-5950 được sử dụng trên Caterpillar 777E/777F/777D, tại khớp một chiều của biến mô. Chi tiết có nhiệm vụ giữ và phân bố các con lăn để stato biến mô có thể khóa hoặc quay tự do theo trạng thái tốc độ và mô-men.

Mô tả đúng thời điểm và điều kiện phát sinh giúp rút ngắn chẩn đoán. Khi xem xét Rọ bi kim 141-5950, trọng tâm là độ tròn của rọ, bề mặt con lăn, khe hở với vòng trong và vòng ngoài, vết xước cũng như màu nhiệt. Các mã tương đương gồm 1T-1261.

Có thể tra cứu nhóm phụ tùng tại Caterpillar và tham khảo thông tin thiết bị tại Caterpillar . Khả năng lắp phải được xác nhận bằng serial, arrangement và vị trí thực tế.

Vai trò và tính năng nổi bật

Thực hiện nhiệm vụ tại khớp một chiều của biến mô

Rọ bi kim 141-5950 giữ và phân bố các con lăn để stato biến mô có thể khóa hoặc quay tự do theo trạng thái tốc độ và mô-men. Chi tiết cũ nên được giữ đến hết giai đoạn chạy thử. Vết bóng, cặn bám, mép mòn hoặc biến dạng có thể chỉ ra hướng lực và vị trí bắt đầu hư hỏng mà ảnh sau vệ sinh không còn thể hiện.

Duy trì trạng thái khi tải thay đổi

Rọ bi kim 141-5950 cần giữ đặc tính khi nhiệt độ, áp suất hoặc số chu kỳ thay đổi. Thay đổi từng điều kiện thử giúp tách ảnh hưởng của tốc độ, tải, áp suất và rung động. Nếu tháo nhiều bộ phận cùng lúc, kỹ thuật viên sẽ khó biết thao tác nào đã làm hiện tượng biến mất.

Làm việc cùng các chi tiết đối tiếp

Rọ bi kim 141-5950 phối hợp với bề mặt quanh khớp một chiều của biến mô; sai lệch ở đó có thể truyền sang toàn cụm. Độ sạch là yêu cầu kỹ thuật. Xơ vải, hạt mài, ba via và cặn hóa chất có thể làm xước bề mặt, chặn đường dầu hoặc tạo điểm kê ngay trong chu kỳ vận hành đầu tiên.

Hỗ trợ xác định nguyên nhân hư hỏng

Rọ bi kim 141-5950 tạo dấu hiệu kiểm tra qua độ tròn của rọ, bề mặt con lăn, khe hở với vòng trong và vòng ngoài, vết xước cũng như màu nhiệt. Mã phụ tùng phải được đối chiếu cùng model, serial, arrangement và ảnh vị trí lắp. Tên gọi quen dùng giúp giao tiếp nhanh nhưng không đủ để xác nhận khả năng thay trực tiếp.

Thông số kỹ thuật

Bảng chỉ ghi những trường tìm thấy theo mã 141-5950; thông tin chưa được công bố được bỏ qua thay vì suy đoán.

Tên tiếng Anh và kích thước giúp phân biệt Rọ bi kim 141-5950 với chi tiết gần giống. Việc đối chiếu cuối cùng vẫn cần mẫu cũ và sơ đồ theo serial.

Dấu hiệu cần kiểm tra

Biến mô phản ứng chậm khi chuyển từ kéo tải sang chạy trớn

Cần kiểm tra Rọ bi kim 141-5950 khi biến mô phản ứng chậm khi chuyển từ kéo tải sang chạy trớn. Nên quan sát độ tròn của rọ, bề mặt con lăn, khe hở với vòng trong và vòng ngoài, vết xước cũng như màu nhiệt và bộ phận đối tiếp trong cùng điều kiện vận hành. Mã phụ tùng phải được đối chiếu cùng model, serial, arrangement và ảnh vị trí lắp. Tên gọi quen dùng giúp giao tiếp nhanh nhưng không đủ để xác nhận khả năng thay trực tiếp.

Trong dầu xuất hiện mạt thép nhỏ gần cụm khớp một chiều

Cần kiểm tra Rọ bi kim 141-5950 khi trong dầu xuất hiện mạt thép nhỏ gần cụm khớp một chiều. Nên quan sát độ tròn của rọ, bề mặt con lăn, khe hở với vòng trong và vòng ngoài, vết xước cũng như màu nhiệt và bộ phận đối tiếp trong cùng điều kiện vận hành. Sau lắp nên tăng tải từng nấc, dừng kiểm tra ở ngưỡng an toàn và quan sát lại sau khi cụm nguội. Quy trình này giúp phát hiện co nhiệt, lỏng liên kết hoặc rò sớm trước khi máy trở lại ca nặng.

Rọ có điểm bó cứng khi xoay thử bằng tay

Cần kiểm tra Rọ bi kim 141-5950 khi rọ có điểm bó cứng khi xoay thử bằng tay. Nên quan sát độ tròn của rọ, bề mặt con lăn, khe hở với vòng trong và vòng ngoài, vết xước cũng như màu nhiệt và bộ phận đối tiếp trong cùng điều kiện vận hành. Biên bản bảo dưỡng cần có vị trí đo, dụng cụ, kết quả trước sau và người thực hiện. Chuỗi dữ liệu qua nhiều kỳ cho thấy xu hướng xuống cấp rõ hơn một nhận xét riêng lẻ.

Con lăn mòn không đều hoặc đổi màu do nhiệt

Cần kiểm tra Rọ bi kim 141-5950 khi con lăn mòn không đều hoặc đổi màu do nhiệt. Nên quan sát độ tròn của rọ, bề mặt con lăn, khe hở với vòng trong và vòng ngoài, vết xước cũng như màu nhiệt và bộ phận đối tiếp trong cùng điều kiện vận hành. Không dùng keo hoặc lực siết quá mức để che sai lệch hình học. Cách đó có thể làm mất dấu rò tạm thời nhưng tăng tải cục bộ và khiến lần tháo sau khó tìm nguyên nhân.

Lưu ý khi lắp đặt và bảo dưỡng

Xếp đúng đủ 22 con lăn và giữ nguyên chiều làm việc của cụm

Đối với Rọ bi kim 141-5950, hãy lưu ảnh, vị trí và số đo trước khi làm sạch. Không dùng keo hoặc lực siết quá mức để che sai lệch hình học. Cách đó có thể làm mất dấu rò tạm thời nhưng tăng tải cục bộ và khiến lần tháo sau khó tìm nguyên nhân.

Bôi trơn lắp ráp bằng dầu sạch thay vì mỡ đặc không phù hợp

Đối với Rọ bi kim 141-5950, cần chuẩn bị bề mặt tại khớp một chiều của biến mô, loại ba via và bảo vệ cạnh sắc. Bộ phận đối tiếp cần được kiểm tra cùng lúc vì hư hỏng hiếm khi dừng ở một bề mặt. Nếu nguyên nhân gốc còn tồn tại, phụ tùng mới có thể lặp lại dấu mòn cũ trong thời gian ngắn.

Đo vòng trong và vòng ngoài trước khi quyết định chỉ thay rọ

Đối với Rọ bi kim 141-5950, hãy đặt đúng chiều, đúng tâm và phân bố lực lắp đều, không ép lệch để đạt vị trí. Điều kiện vận hành tại mỏ làm bụi, rung và chu kỳ nhiệt thay đổi nhanh. Khoảng kiểm tra nên bám theo tình trạng thực tế của máy và lịch sử của chính cụm đó.

Quay thử khớp theo hai chiều rồi mới đóng kín biến mô

Đối với Rọ bi kim 141-5950, nên chạy thử từ tải thấp, kiểm tra khi nóng và quan sát lại sau chu kỳ nguội. Ghi lại tải, nhiệt độ và số giờ máy tại thời điểm phát hiện giúp lần kiểm tra sau có mốc so sánh. Một hiện tượng chỉ xuất hiện khi nóng không nên được kết luận bằng phép thử lúc máy vừa khởi động.

Nhật ký của Rọ bi kim 141-5950 nên lưu điều kiện tháo, tình trạng bề mặt và phép đo ban đầu. Khi lắp Rọ bi kim 141-5950, người thực hiện cần đánh dấu mốc đối chiếu; sau chạy thử, Rọ bi kim 141-5950 phải được kiểm tra trong cùng điều kiện, còn Rọ bi kim 141-5950 cũ nên giữ đến khi máy ổn định.

Kết luận

chi tiết này mã 141-5950 dùng trên Caterpillar 777E/777F/777D, đảm nhiệm nhiệm vụ giữ và phân bố các con lăn để stato biến mô có thể khóa hoặc quay tự do theo trạng thái tốc độ và mô-men. Hiệu quả sửa chữa phụ thuộc vào chọn đúng mã, xử lý bộ phận liên quan và xác nhận bằng dữ liệu sau lắp.

Khi cần đối chiếu mã, Việt Ý QN có thể hỗ trợ kiểm tra. Khi đặt hàng, khách hàng nên cung cấp mã OEM, số seri động cơ, model xe, ảnh chi tiết cũ và vị trí lắp, để Việt Ý QN hỗ trợ tốt nhất.
