Công tắc phanh tay 118-0639

Giới thiệu Công tắc phanh tay 118-0639

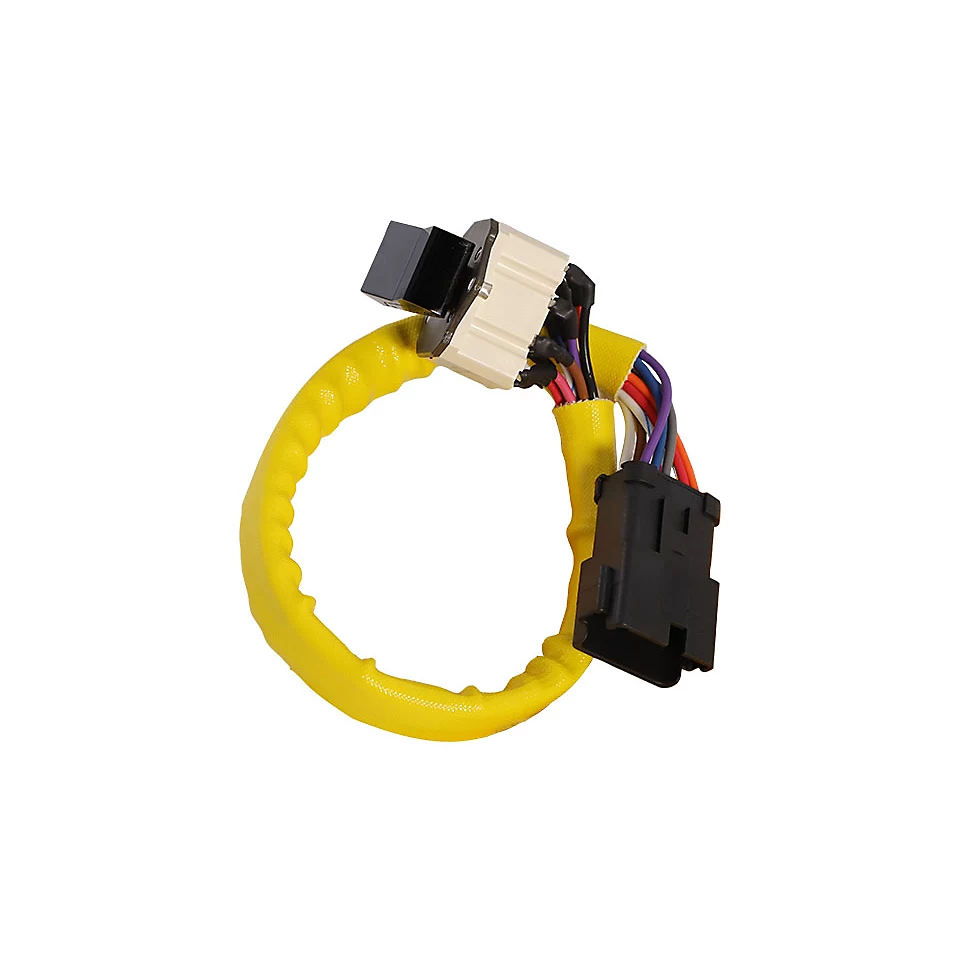

Một công tắc tín hiệu dòng thấp có thể hỏng theo cách rất kín đáo: đèn vẫn sáng ở vài lần bấm nhưng điện trở tiếp xúc tăng, chân cắm lỏng hoặc tín hiệu chập chờn khi cabin rung. Công tắc phanh tay 118-0639 mang mã 118-0639, dùng cho Caterpillar D7R2. Việc lựa chọn cần đối chiếu mã, model và cấu hình thiết bị.

Mạch điều khiển dòng thấp nhạy với điện trở tiếp xúc. Một giắc hơi lỏng có thể tạo lỗi giống hệt công tắc, nhất là khi máy rung trên địa hình nặng.

Danh mục Caterpillar hỗ trợ tra cứu nhóm sản phẩm, còn thông tin tổng quan về thiết bị có thể tham khảo tại Caterpillar . Với Công tắc phanh tay 118-0639, số serial, arrangement, ảnh vị trí lắp và chi tiết cũ vẫn là cơ sở cần thiết trước khi đặt hàng.

Vai trò và tính năng nổi bật Công tắc phanh tay 118-0639

Đóng ngắt mạch bằng cơ cấu rocker

Ở bảng điều khiển tại vị trí người vận hành, đóng ngắt mạch bằng cơ cấu rocker là một phần của chuỗi làm việc. Hai vị trí On/Off cho người vận hành thao tác trực tiếp và nhận biết trạng thái bằng vị trí nút. Dấu mòn cần được đọc cùng chi tiết đối tiếp.

Kết nối qua bốn chân dạng blade

Không nên xem kết nối qua bốn chân dạng blade như một nhiệm vụ tách rời. Bốn terminal tạo các đường điện của công tắc hai cực; sơ đồ chân phải được xác nhận trước khi đấu. Sai lệch nhỏ có thể lan sang cụm liên quan qua nhiệt, rung hoặc áp suất.

Duy trì tín hiệu dòng thấp qua tiếp điểm mạ vàng

Điểm kỹ thuật đáng chú ý là duy trì tín hiệu dòng thấp qua tiếp điểm mạ vàng. Bề mặt tiếp điểm hỗ trợ độ ổn định ở mạch dòng nhỏ, nơi một lớp ôxy hóa mỏng cũng gây sụt áp đáng kể. Đây cũng là lý do việc chỉ quan sát hình dáng bên ngoài chưa đủ để đánh giá.

Làm việc trong dải nhiệt -40 đến 85 °C

Vỏ và cơ cấu phải tiếp tục chuyển vị trong cabin nóng, lạnh và rung, nhưng giắc nối cũng cần được giữ chắc. Trong điều kiện tải thay đổi, chất lượng bề mặt và độ chính xác lắp đặt quyết định chức năng này có ổn định hay không.

Thông số kỹ thuật Công tắc phanh tay 118-0639

Các trường trong bảng được đối chiếu theo trang sản phẩm CAT của mã 118-0639. Chỉ dữ liệu hiển thị rõ được sử dụng; những thông số không có trên nguồn được bỏ thay vì suy đoán.

Tên tiếng Anh và kích thước giúp phân biệt các chi tiết gần giống, nhưng không thay thế việc kiểm tra serial. Model D7R2 có thể tồn tại nhiều arrangement hoặc thay đổi theo thời điểm sản xuất, do đó vị trí thực tế và mã trên chi tiết cũ cần được đối chiếu cùng nhau.

Dấu hiệu cần kiểm tra Công tắc phanh tay 118-0639

Đo sụt áp khi công tắc đang mang tải

Đo thông mạch không tải có thể bỏ sót tiếp điểm điện trở cao; sụt áp hai đầu khi mạch hoạt động cho kết quả rõ hơn. Dấu này có thể liên quan trực tiếp đến chi tiết, đồng thời cần kiểm tra bộ phận đối tiếp.

Lắc nhẹ giắc trong lúc quan sát tín hiệu

Nếu trạng thái thay đổi theo rung, cần phân biệt chân blade lỏng, dây gãy ngầm và lỗi bên trong công tắc. Nếu kết quả không lặp lại, nên mở rộng chẩn đoán thay vì kết luận vội.

Kiểm tra cảm giác nấc của rocker

Nút mềm, không giữ vị trí hoặc kẹt hành trình cho thấy cơ cấu cơ khí không còn đóng tiếp điểm ổn định. Ảnh, số đo và thời điểm xuất hiện sẽ giúp lần kiểm tra sau có mốc đáng tin cậy.

Đối chiếu chức năng TCS trên sơ đồ điện

Trang mã xác định 118-0639 là TCS test rocker switch hai cực; tên gọi phanh tay cần được kiểm chứng theo sơ đồ D7R2 trước khi đấu nối. Nên ghi lại điều kiện xuất hiện để so sánh sau khi vệ sinh.

Tên sản phẩm trong dữ liệu được giữ nguyên, song nguồn kỹ thuật mô tả mã này là công tắc thử TCS. Việc nói rõ khác biệt giúp kỹ thuật viên tránh thay đúng hình dáng nhưng đấu sai chức năng trên bảng điều khiển.

Một dây nối kiểm tra có bảo vệ và đồng hồ sụt áp giúp tách công tắc khỏi giắc mà không đấu tắt tùy tiện. Khi đánh giá Công tắc phanh tay 118-0639, nên giữ chi tiết cũ cho tới khi cụm mới hoàn thành chạy thử; các vệt trên bề mặt cũ là bằng chứng về điều kiện làm việc trước sửa chữa.

Lưu ý khi lắp đặt và bảo dưỡng Công tắc phanh tay 118-0639

Ngắt nguồn và ghi lại vị trí bốn chân

Trước khi lắp, chụp giắc, đánh dấu dây và dùng sơ đồ điện; không suy luận pinout từ vị trí chân đối xứng. Không dùng lực, keo hoặc mô-men siết để che một sai lệch chưa được xác định.

Kiểm tra lực giữ của từng terminal

Trong bước này, chân cái lỏng tạo nhiệt và tín hiệu chập chờn; sửa giắc trước khi cắm công tắc mới. Không dùng lực, keo hoặc mô-men siết để che một sai lệch chưa được xác định.

Ấn công tắc vào panel bằng lực đều

Sau khi vùng lắp đã sạch, không ép lệch làm gãy ngàm hoặc biến dạng thân; bảo đảm nút không cọ mép lỗ khi rocker chuyển vị. Không dùng lực, keo hoặc mô-men siết để che một sai lệch chưa được xác định.

Thử cả chức năng điện và phản ứng hệ thống

Đo trạng thái On/Off, rung thử có kiểm soát và xác nhận chỉ báo hay chức năng liên quan hoạt động đúng sơ đồ. Không dùng lực, keo hoặc mô-men siết để che một sai lệch chưa được xác định.

Sau thay công tắc, thử nhiều chu kỳ khi cabin rung nhẹ và theo dõi tín hiệu trên mạch liên quan.

Hồ sơ bảo dưỡng nên ghi mã 118-0639, số serial, số giờ máy, người thực hiện, phép đo trước – sau và ảnh vị trí. Với công tắc dòng thấp, phép đo sụt áp và kiểm tra lực giữ terminal có giá trị hơn việc chỉ nghe tiếng “tách” khi bấm nút.

Công tắc phanh tay 118-0639 cần được xác nhận bằng mã, vị trí lắp và dữ liệu vận hành.

Kết luận

Công tắc phanh tay 118-0639 là chi tiết làm việc tại bảng điều khiển tại vị trí người vận hành trên Caterpillar D7R2. Chức năng trọng tâm là đóng hoặc ngắt một mạch tín hiệu bằng cơ cấu rocker hai vị trí. Kết quả sử dụng phụ thuộc vào việc chọn đúng mã, kiểm tra bề mặt liên quan và xác nhận sau lắp.

Khi cần đối chiếu Công tắc phanh tay 118-0639, Việt Ý QN có thể hỗ trợ kiểm tra dựa trên thông tin máy và hình ảnh thực tế. Khi đặt hàng, khách hàng nên cung cấp mã OEM, số seri động cơ, model xe, ảnh chi tiết cũ và vị trí lắp, để Việt Ý QN hỗ trợ tốt nhất.
